Duurzaam en ergonomische truckopbouw
voor PJ de Vet & Zonen

Duurzaam en ergonomisch

Bofram Techniek is specialist in het opbouwen van vrachtwagens op maat. PJ de vet & Zonen uit Mill wilde graag een duurzaam en ergonomische truckopbouw met een Atlas autolaadkraan.

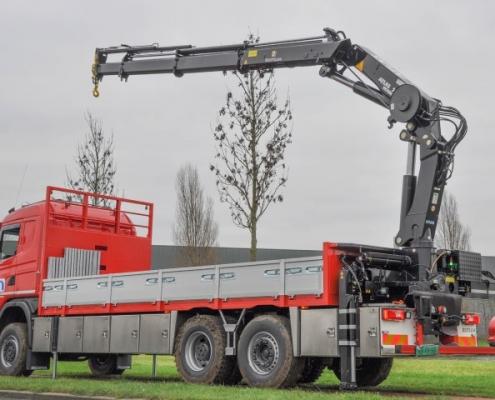

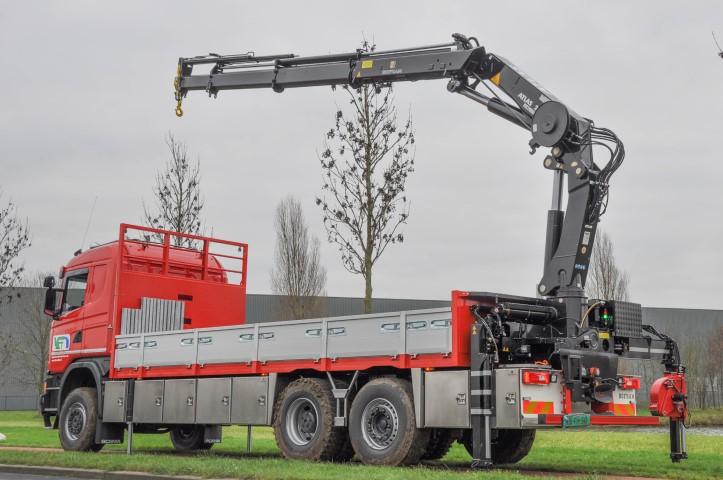

Tijdens de gesprekken kwam er naar voren dat het niet alleen om een autolaadkraan zou gaan, maar dat Bofram een volledige werkauto mocht leveren. Samen met Scania Nijmegen heeft Bofram Techniek deze prachtige opbouw gerealiseerd. Het betreft een Scania G410 6×4 en een Atlas 240.2E/A4 autolaadkraan. De Atlas autolaadkraan is radiografisch bedienbaar en 4 x hydraulisch uitschuifbaar met een hefvermogen van 1560 kg op een afstand van 12.34 meter.

Maatwerk in truckopbouw

Voor de slangen en koppelingen zijn er RVS maatwerkkisten gecreëerd met veel opbergmogelijkheden. Er zijn roosters en een slangoprolsysteem gebouwd om de chauffeur ergonomisch verantwoord te kunnen laten werken. Het loadsensing hydrauliek systeem zorgt voor brandstofbesparing, deze pomp regelt de precieze hoeveelheid olie die de pomp nodig heeft, daardoor is de pomp duurzaam. Tevens is er extra ledverlichting aangebracht voor goed zicht bij slecht zicht.

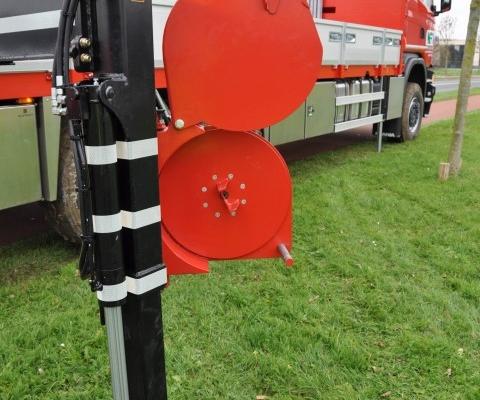

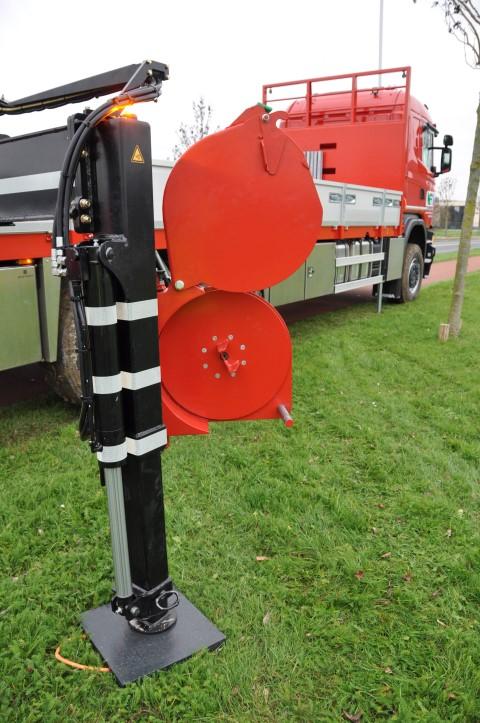

Vrachtwagen slanghaspel PJ de Vet uit Mill
Vrachtwagen slanghaspel PJ de Vet uit Mill
Vrachtwagen slanghaspel PJ de Vet uit Mill
Vrachtwagen slanghaspel PJ de Vet uit Mill
Vrachtwagen slanghaspel PJ de Vet uit Mill

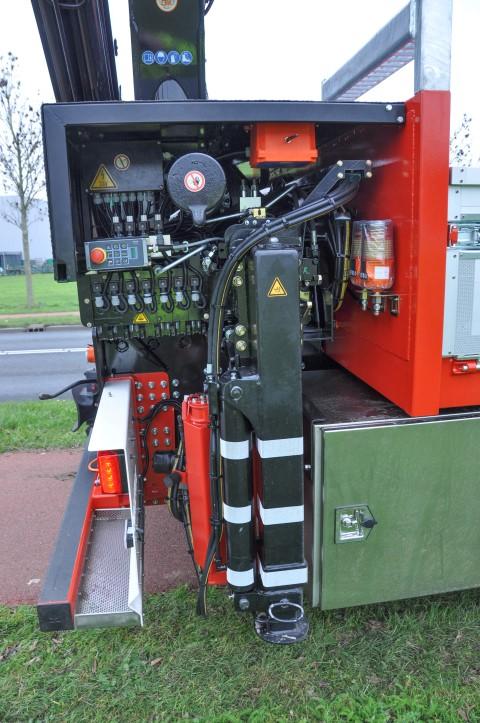

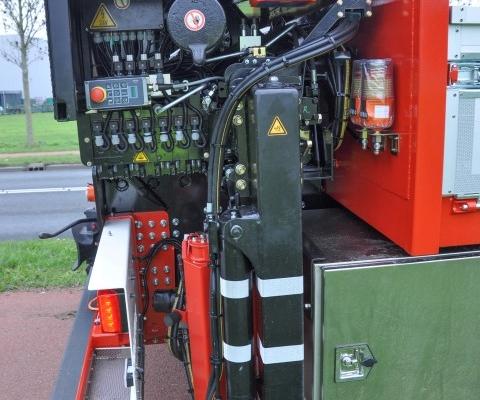

Vrachtwagen besturing stempelpoot PJ de Vet uit Mill
Vrachtwagen besturing stempelpoot PJ de Vet uit Mill
Vrachtwagen besturing stempelpoot PJ de Vet uit Mill
Vrachtwagen besturing stempelpoot PJ de Vet uit Mill

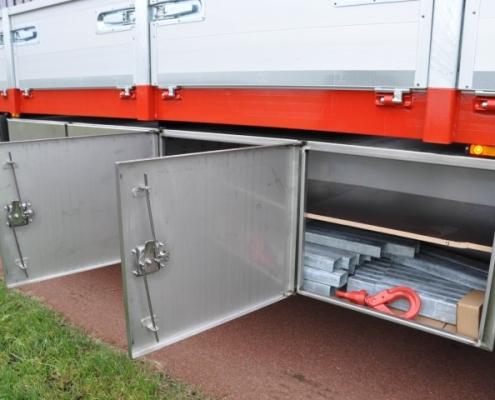

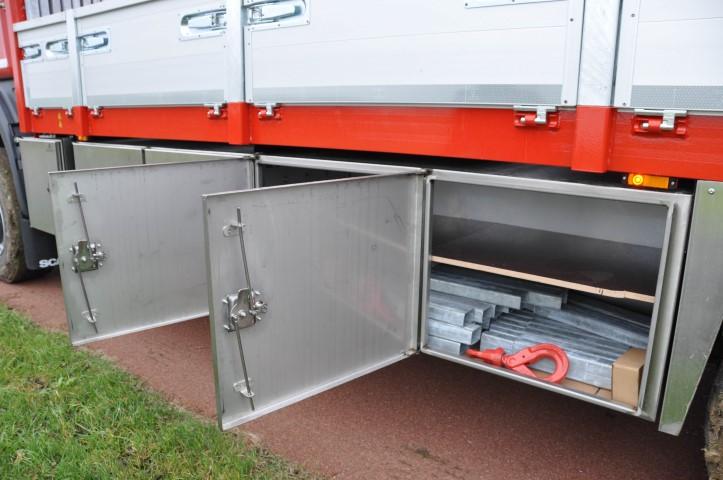

Vrachtwagen RVS maatwerkkist PJ de Vet uit Mill
Vrachtwagen RVS maatwerkkist PJ de Vet uit Mill

Uw vraag in truckopbouw is onze uitdaging naar de oplossing!

Met onze jarenlange praktijkervaring in maatwerk kunnen wij ons prima inleven in de behoeften en wensen van u als klant.

Neem contact op

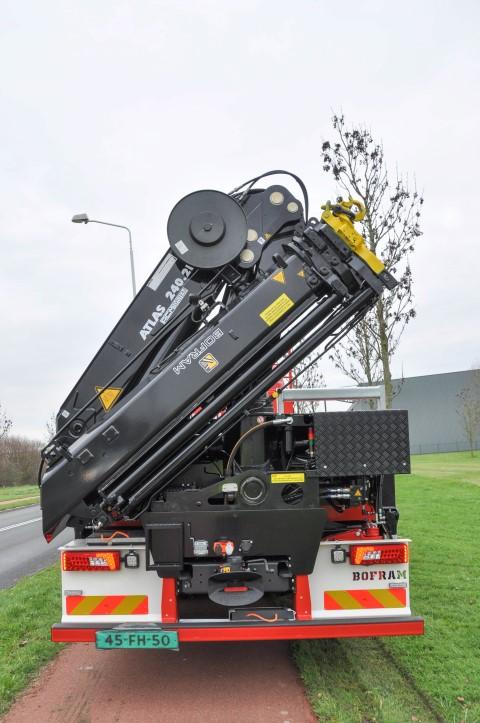

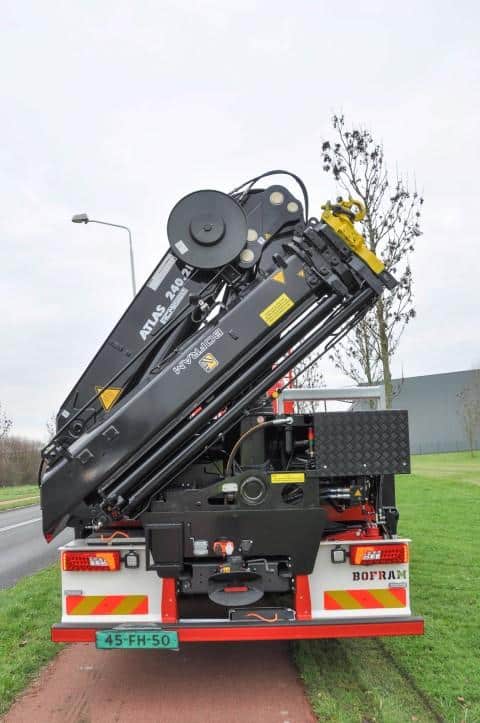

Atlas autolaadkraan vrachtwagen
Maximaal bereik16,5 m
Maximaal Werklast SWL4,32 t
Laad moment199,2 kNm
Werkdruk310 bar
Olieflow45 l/min
Zwenkhoek410 º
Zwenkmoment28,2 kNm
Gewicht2.850 kg

De Atlas autolaadkraan

De autolaadkraan is uitgevoerd met een extra functie voor het boren. De werkfuncties zijn standaard radiografisch met een afstandsbediening te bedienen. Zelf de instelfuncties zoals ondersteuning en zijdelingse hydraulische afstempelen is via de afstandsbediening te bedienen. De Atlas autolaadkraan is uitgerust met een uitgebreid pakket aan comfort- en veiligheidsvoorzieningen, zodat u efficiënter kunt werken met een focus op resultaten en niet op bediening.

Afwerking

Voor de duurzaam en ergonomische truckopbouw zijn de beste materialen gebruikt. Ook voor de afwerking van de truck is gekozen om de wagen te scooperen en te lakken in 2k lak, daardoor is het eindresultaat verbluffend.

Bofram Techniek wenst De Vet veel plezier met hun vrachtwagen.

Interesse in een opbouw op maat?

Bent u op zoek naar een duurzaam en/of ergonomische oplossing voor uw (toekomstige) truck?
Bofram Techniek B.V. geeft advies, ontwerpt en ontwikkeld deze in eigen huis.
Ook voor onderhoud, service en reparatie zijn wij uw vaste aanspreekpunt. Maak vrijblijvend een afspraak.

Neem contact op

Specificaties truckopbouw op maat

  • Oliekoeler inclusief thermostaat
  • Hydrauliekpomp 95 ltr geregeld(laag toeren motor)
  • Hydrauliektank  175ltr
  • 2x extra hydraulische functies tbv  rotator
  • Werklampen op kraanarm (LED) 4x
  • Extra set Hydraulisch steunpoten aan voorzijde
  • Hydraulisch Slang oprolsysteem  locatie in overleg (achter steunpoot)
  • Dode punt boven laadbak
  • Slangen met haspel door arm 4x
  • Veiligheidshaak & standaard haak
  • Kraan max 1600 achteroverbouw

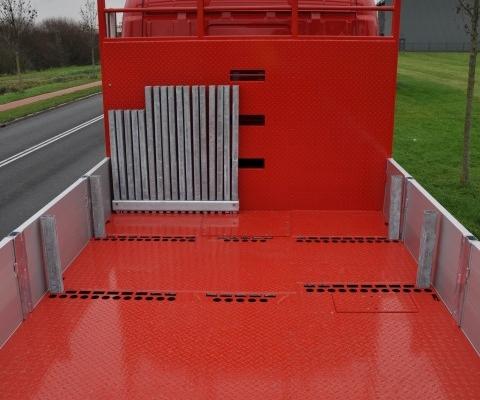

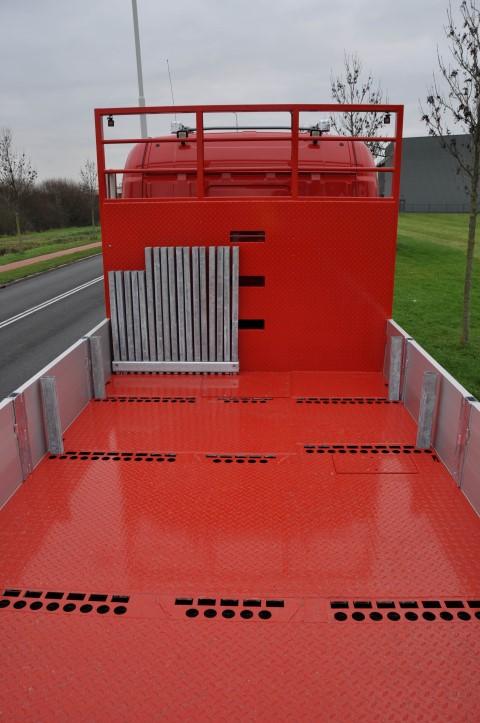

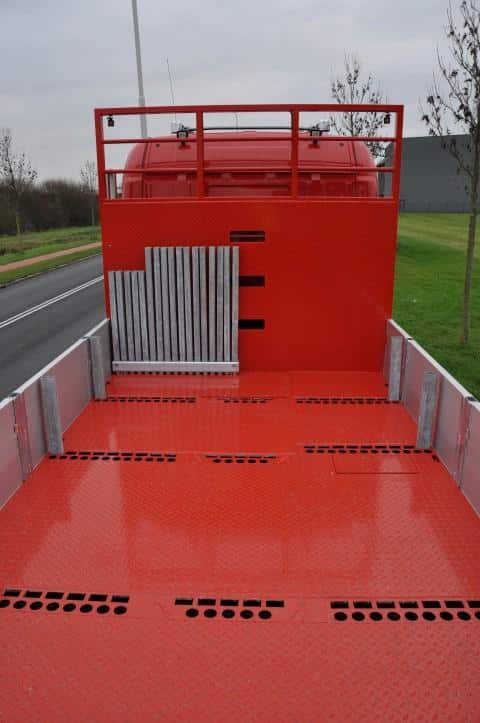

  • Laadbak extra dikke tranenplaat, met rongpotten en rongen, kopschot hoger dicht met tranenplaat
  • Alles verzinkt, gestraald en gescopeerd blanke lak op zichtvlakken
  • Aluminium versterkte zijborden 500mm met uitneembare rongen
  • Steunpoot stempelvoeten
  • 4x onderlegplaten extra monteren met houders
  • Plato tbv buizen incl insteekrongen achterop kraan
  • 2x roosters bij achterspatbord tbv gereedschap bakje
  • 32 rongpotten in vloer maken. Rongaten onderzijde open
  • Opbergrek tegen kopschot  t.b.v. rongen
  • Hijsogen in bodem zijkant om de meter aanbrengen
  • Steunpootcontrolelamp in cabine 4x steunpoot
  • RVS Kisten
  • Houten vlonders in kisten
  • Uitlaat aanpassen i.v.m steunpoot (rvs bocht)
  • Luchtketels verhangen luchtventielen verplaatsen
  • Cilinder bescherming
  • Haspel bescherm beugel aanbrengen
  • Led lampen op arm beschermd opbouwen
  • Led werklampen 2x zijkant en 2x achterzijde 2x kopschot aanbrengen
  • flitslampen  2x achterzijde truck monteren
  • Slangkoppelingen verzonken in kraanarm aanbrengen incl. beschermplaat
  • Blanke lak op zichtvlakken
  • Luik in vloer tbv OH versnellingsbak
  • Duomatic koppeling aanbrengen in achterspatbord
  • Verzwaarde Stootbalk constructie maken
  • Klossen onder luchtbalgen maken ivm afklem gevaar
  • alle 4 de poten tegelijk omhoog | omlaag wel onafhankelijk van elkaar bedienbaar
  • Camera opbouwen
  • Smeersysteem idem als andere kraan uitvoeren
  • TCVT hijskeuring op kraan uitvoeren
  • Afstandbediening met Display
  • Flitslampen op steunpoot achterzijde
  • Starthulp 24V en 12V aangelegd bij Accu’s
  • RVS deksel bij uitlaat en accu’s
  • Kraanarm verstevigen op knikgiek uiteinde tegen openbuigen
  • Extra trap tussen kopschot en cabine
  • Extra rongen steun maken
  • Opstap achterop kraan diep genoeg om voet in te zetten, met leuning/handvat om je op te trekken
  • Traanplaat achterop moet ook ZWART zijn.
